Продукция из металла компании ГЛАВСПЕЦСТРОЙ

Ригели жестких поперечин контактной сети железных дорог

Ригели жестких поперечин контактной сети железных дорог

Ригель жестких поперечин для контактной сети железных дорог балочного типа служит для подвешивания проводов контактной сети, расположенных над несколькими железнодорожными путями (от двух до восьми), установки осветительных приборов, установки автоматизированной системы коммерческого осмотра поездов и вагонов АСКО ПВ и вспомогательных проводов на станциях и на перегонах.

Жесткая поперечина представляет собой металлические фермы (ригеля). Выполняется в виде блочной металлической конструкции (ригеля), установленной на двух опорах, расположенных по обе стороны путей. Такие поперечины используют для перекрываемого пролета от 10 до 60 метров. При необходимости на опорах жесткой поперечины крепят консоли (К) с внешней стороны и число путей, обслуживаемых данной поперечиной, увеличивается еще на один-два. Ригель со стойками соединен шарнирно или жестко с помощью подкосов. Выбор жесткого соединения позволяет разгрузить его в середине пролета и уменьшить расход стали в следствие выбора ригеля с меньшей несущей способностью. При размещении на ригеле осветительных приборов, линзовых светофоров, для безопасного перемещения обслуживающего персонала на нем выполняют настил с перилами, а также предусматривают лестницу для подъема на ригель. Устанавливают жесткие поперечины главным образом на станциях и раздельных пунктах.

Ригель представляют собой сквозную ферму с параллельными поясами и раскосной решеткой в вертикальной плоскости и треугольной решеткой в горизонтальной плоскости. Ригель состоит из двух, трех, четырех, пяти, шести блоков соединяющиеся между собой высокопрочными болтами через металлические накладки. Ширина и высота ригелей, может быть 400х500, 450х700, 740х1200 в зависимости от длины ригеля.

Группа компаний «ГЛАВСПЕЦСТРОЙ» предлагает ригели различной длины и несущей способности, изготовленных в соответствии с рабочими чертежами по альбому №5254 «Унифицированные конструкции жестких поперечин балочного типа» выпуск 1,2,4,5 ОАО«ЦНИИС», прошедшие сертификацию на соответствие Техническому регламенту Таможенного союза ТР ТС 003\2011.



Металлические опоры контактной сети железных дорог

Металлические опоры контактной сети железных дорог

Опоры контактной сети — конструкции для закрепления поддерживающих и фиксирующих устройств контактной сети, воспринимающие нагрузку от ее проводов и других элементов. В зависимости от вида поддерживающего устройства опоры разделяют на консольные (однопутного и двухпутного исполнения); стойки жестких поперечин (одиночные или спаренные); опоры гибких поперечин; фидерные (с кронштейнами только для питающих и отсасывающих проводов). Опоры, на которых отсутствуют поддерживающие, но имеются фиксирующие устройства, называются фиксирующими. Консольные опоры разделяют на промежуточные — для крепления одной контактной подвески; переходные, устанавливаемые на сопряжениях анкерных участков, — для крепления двух контактных проводов; анкерные, воспринимающие усилие от анкеровки проводов.

Опоры изготавливаются по рабочим чертежам №6226и ОАО «ЦНИИС» и прошли сертификацию на соответствие Техническому регламенту Таможенного союза ТР ТС 003\2011



Оголовок

Оголовок

Оголовок представляет собой узел крепления, предназначенный для установки на металлическую или железобетонную опору ригеля жесткой поперечины. Оголовок устанавливается на верхнюю часть опоры. Для обеспечения надежного закрепления ригеля жесткой поперечины на стойках и исключения его перемещения вдоль стойки оголовки включают специальные устройства фиксации: фиксирующие уголки с отверстиями и уголки, опирающиеся на планки стоек. Точность регулировки оголовка по высоте 50 мм обусловленная расстоянием между отверстиями в фиксирующих уголках.



Столик консольный

Столик консольный

Узел крепления ригеля жесткой поперечины на металлических опорах содержит опорный столик, предназначенный для размещения и закрепления на нем ригеля болт-скобами, выполнен в виде рамы с подкосами и закреплен на металлической опоре в обхват посредством шпилек. С рамой опорного столика жестко соединены упоры с отверстиями. Для регулировки высоты установки столика и предотвращения его сползания под нагрузкой по опоре узел снабжен стопорным механизмом, который выполнен в виде стопорной рамы, размещенной внутри металлических опор и опирающейся на поперечные планки опор.

Столик консольный предназначен для фиксации ригеля в соответствующем положении, которое рассчитывается в зависимости от положения оси путей, земли, уровня головки рельса и других объектов. Столики консольные бывают на одиночных и сдвоенные стойках.



Люлька смотровая

Люлька смотровая

Представляет собой навесное устройство, имеющее ограждение, предназначенная для размещения людей с инструментом и материалами, позволяющее достичь безопасности и комфорта при работе на высоте, для обслуживания оборудования, установленного на ригеле.

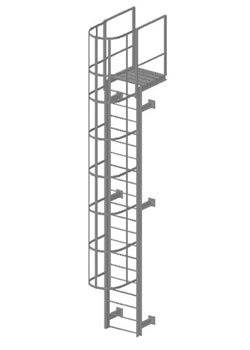

Лестница для мостиков

Лестница для мостиков

Обслуживание ригелей с освещением предусмотрено с подъемом по стацио¬нарной монтажной лестнице, имеющей ограждение. Для варианта крепления риге¬лей на оголовках разработаны конструкции лестниц:

  • лестница к одиночной стойке;
  • лестница для сдвоенных неразделенных стоек;
  • лестница, используемая на сдвоенных разделенных стойках.

При установке ригелей с освещением на консольные столики для безопасно¬го перехода монтажников со стационарной лестницы на ригель предусмотрена пе¬реходная консоль.



Арматура контактной сети

Арматура контактной сети

Арматура контактной сети — зажимы и детали для соединения проводов контактной подвески между собой, с поддерживающими устройствами и опорами. Арматура делится на натяжную (стыковые, концевые зажимы и др.), подвесную (струновые зажимы, седла и др.), фиксирующую (фиксирующие зажимы, держатели, ушки и др.), токопроводящую, механически мало нагруженную (зажимы питающие, соединительные и переходные — от медных к алюминиевым проводам). Изделия, входящие в состав арматуры, в соответствии с их назначением и технологией производства (литье, холодная и горячая штамповка, прессование и др.) выполняют из ковкого чугуна, стали, медных и алюминиевых сплавов, пластмасс.



Шумозащитные экраны

Шумозащитные экраны

Шумозащитные экраны предназначены для снижения транспортного шума от автомагистралей, железнодорожных путей, вблизи крупных предприятий и строящихся объектов в жилой застройке или прилегающей к ней территории.

Шумозашитные экраны «Главспецстрой» производятся на современном оборудовании и имеют все необходимые сертификаты. Более подробная информация размещена на сайте www.gssnp.ru



Акустические панели

Акустические панели

Представляют собой систему опорных стоек и акустического полотна. Полотно состоит из акустических панелей и горизонтальных профилей. Служат для шумоизоляции, устанавливаются вдоль шоссе, автомобильных дорог, возле производственных объектов. Выделяют шумопоглощающие, шумоотражающие и комбинированные панели.



Заборы

Заборы

Металлический забор — ограждающая конструкция, которая состоит из заборных секций и столбов, связанных крепежными элементами, для обозначения границы и защита конкретной территории. Они одинаково успешно используются для ограждения любых видов территориальных объектов: складов, предприятий, режимных объектов, офисов, производств, стоянок, жилых дворов, коттеджей, больниц, школ, спортивных сооружений. Металлические заборные секции могут быть решетчатыми и глухими, для прохода людей и проезда транспорта в заборах устанавливают калитки и ворота.



Опоры освещения металлические

Опоры освещения металлические

Опора освещения — устройство для крепления кронштейнов, светильников и распределительных линий наружного освещения.



Дорожные и пешеходные ограждения

Дорожные и пешеходные ограждения

Ограждения — устройства для предотвращения: съездов транспортных средств с насыпей, падений с мостовых сооружений, столкновений встречных транспортных средств, наездов на опасные препятствия, выхода на проезжую часть дороги пешеходов и животных.

Исходя из функций, применяют разные виды ограждений:

Ограждение дорожное удерживающее боковое — ограждение, устанавливаемое вдоль дороги на обочине или разделительной полосе и предназначенное для удерживания транспортных средств, потерявших управление.

Ограждение мостовое удерживающее боковое — ограждение, устанавливаемое на разделительной полосе или на границе полосы безопасности мостового сооружения и предназначенное для удерживания транспортных средств, потерявших управление.

Ограждение от диких животных — ограждение, предотвращающее выход диких животных на дорогу.

Ограждение пешеходное — ограждение, предотвращающее выход пешеходов на проезжую часть дороги.

Ограждение удерживающее барьерное — устройство, состоящее из стоек, кронштейнов и профильной стальной балки.

Ограждение удерживающее парапетное — невысокая стенка, имеющая специальный профиль лицевой поверхности.

Ограждение удерживающее фронтальное (энергопоглощающее) — устройство, состоящее из энергопоглощающих элементов (бочки, сотовые конструкции и т. п.), устанавливаемое перед жесткими массивными препятствиями для гашения энергии наехавшего транспортного средства.



Строительные металлоконструкции

Строительные металлоконструкции

Строительными металлоконструкциями называют продукцию, в основе которой металлы и их сплавы, применяемые при возведении различных зданий, сооружений, мостов, перекрытий, свайных сооружений, разнообразных опор и балок, строительные каркасы самого различного назначения, мачт и резервуаров.



Опоры для дорожных знаков

Опоры для дорожных знаков

Опора дорожного знака — устройство для установки дорожного знака в определенном положении по отношению к проезжей части дороги. Применяют опоры: бесконсольные для установки дорожных знаков сбоку от проезжей части дороги; консольные с одной или двумя консолями для установки дорожных знаков над проезжей частью дороги или обочиной; рамные опоры, состоящие из стоек и соединяющего их ригеля и предназначенные для установки дорожных знаков над полосами движения проезжей части дороги.



Технологические лестницы, ограждения и площадки

Технологические лестницы, ограждения и площадки

Площадки предназначены для размещения технологического оборудования, организации его обслуживания, ремонта и состоят из несущих балок, настила, лестниц и ограждения. В конструкциях технологических площадок применяют стальные сплошные настилы из плоского или рифленого листа. Настилы технологических площадок могут располагаться в один или несколько ярусов в зависимости от вида оборудования и его высоты. Для доступа обслуживающего персонала к технологическому оборудованию устраиваются лестницы в виде лестничных маршей или стремянок. Обеспечить безопасность сотрудников, производящих работы на площадке и пользующихся технологической лестницей, призваны ограждения.



Изготовление металлоконструкций по вашим чертежам

Изготовление металлоконструкций по вашим чертежам

Группа компаний «Главспецстрой» осуществляет производство металлоконструкций по чертежам заказчика. Это позволяет получить элементы нужных форм и размеров, полностью подходящие техническим требованиям вашего предприятия и прочих объектов.

К вашим услугам производство отдельных элементов или комплексная работа, предполагающая изготовление, сборку, услуги по транспортировке и монтаж конструкции.

Применение качественного сырья, производство на современных линиях и строгое следование ГОСТам и ТУ делают возможным удовлетворение клиентских потребностей.
